烟囱拆除施工方案与技术措施

发布日期:2020-09-26    人气:372    栏目:新闻动态

烟囱拆除施工方案与技术措施

1、施工方案优化及选择

80m高的砼烟囱人工拆除70m。烟囱在地面向上10m以上进行机械拆除作业(如现场不允许大型机械进场,继续采用人工拆除)。结合现场施工条件、以及各种施工方法分析,决定采用人工拆除方案,达到安全、高效、经济的拆除目的。

2、总体施工方案

根据拆除场地的实际情况,现场踏勘及参考厂方提供的图纸,通过多方研究和分析比较,结合以往施工经验,决定采用搭设一种环形贴壁脚手架的方法,人工利用风镐将烟囱自上而下逐次解体,分块拆除自由落地的施工方案,依次拆除到烟囱±0.00m向上10m处,再采用机械拆除。

3、施工流程

施工前准备(人员培训、防护搭设)→安装卷扬机、固定上料扒杆→环形贴壁脚手架搭设→避雷设施移除(废渣定时清运)→脚手架移至下一施工面→烟囱筒身人工拆除70m→机械拆除10m、清场、防护物拆除→验收。

    在顶口处搭设环形贴壁脚手架,利用脚手架由上至下进行拆除。拆除的工序为:先拆筒身钢筋砼体,然后里面的内衬等材料。烟囱拆除物从烟囱里面自由落下,从烟囱底部出口将拆除物用人工倒出,然后用小车将拆除物运至垃圾点,由厂方集中外运。

4、人工拆除施工方法及措施

5、烟囱拆除前的施工准备工作

⑴搭设安全防护棚,搭设钢管脚手架铺设木板或厚橡胶皮做好人行通道、锅炉及烟道、泵房等相关设备设施防护,施工人员出入口悬挂警示牌,并有醒目标志且有专人看守。

  (2)拆除烟囱底部的清灰口,清理干净烟囱底部的积灰及垃圾,并在烟囱底部用搭设钢板斜面,以便拆除烟囱的废渣自动排出烟囱外,避免烟道堵塞和便于清理。

   (3)制作环形贴壁脚手架。

    ⑷准备所需的操作工具、材料。

   (5)所有的现场管理人员、操作人员接受安全教育和安全技术交底。

6、安装卷扬机吊运工具物料

根据工程实际情况,本次采用0.5t的卷扬机吊运物料,在施工准备时首先进行卷扬机的安装。

(1)卷扬机安装程序

卷扬机具体安装程序:操作工带钢丝绳、一个滑轮组沿爬梯上烟囱顶部→将滑轮组固定于爬梯预埋件上(确认安全可靠的)→钢丝绳穿过滑轮组放到地面→滑轮组安装完成→吊运卷扬机构件→安装卷扬机。

7、安装场地要求

⑴场地要求平整夯实,基础承载能力强,禁止在松土或沉陷不均的基础上安装。基础承载能力要求大于8t/m²。

⑵在立柱安装场地范围内,排水畅通,不得有积水浸泡基础。

⑶立柱水平面偏差应≤10mm/m。

⑷立柱安装后,要求在两方向上作垂直度检查,倾斜度应保证在1%以内,达不到标准,应在底架下塞垫调整,直到调整到符合要求为止。

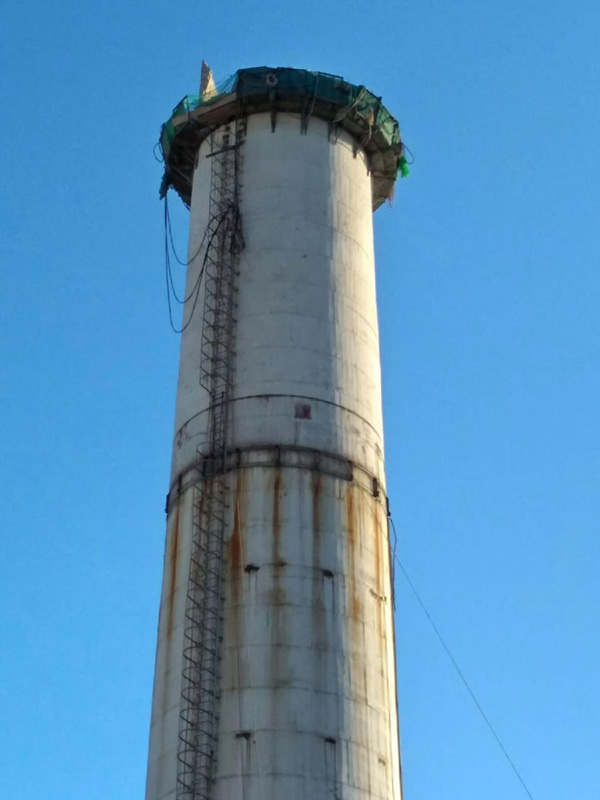

8、环形贴壁脚手架搭设(详细见以下说明)

本实用新型公开了一种用于拆除烟囱和水塔的环形贴壁脚手架,由安全装置和升降装置组成;所述安全装置由包箍、椅子型平台、钢丝绳、安全网和手扳葫芦组成;包箍固定在烟囱或水塔外壁上,椅子型平台与包箍连接,形成一个环形贴壁脚手架;椅子型平台与包箍的连接处垂直,椅子型平台的平面与烟囱或水塔的切面垂直;所述升降装置由手拉葫芦、钢丝绳、包箍和导链组成;手拉葫芦上端钩在烟囱或水塔的箍筋上,下端用导链和钢丝绳跟包箍连接。本实用新型结构简单,设计合理,造价低廉,使用方便,安全性好,无需电源即可纵向和横向移动,节能环保。

一种用于拆除烟囱和水塔的环形贴壁脚手架

技术领域

    本实用新型涉及一种脚手架,具体是一种用于拆除烟囱和水塔的环形贴壁脚手架。

背景技术

目前拆除烟囱、水塔一般有四种方法:1、爆破拆除;2、机械拆除;3、整体放倒拆除;4、人工拆除。四种方法各有不同,各有优缺点,但由于场地限制或对其它周围建筑物、设备环境有危害等的情况下,人工拆除的方法还是普遍的,此方法使用成本低、安全环保、危害性较小。目前采用人工拆除所用的脚手架主要为扣件落地式脚手架,悬空脚手架,移动工作平台。但搭设扣件式脚手架、悬空脚手架成本较高,耗时耗力,悬挂安全风险较大,移动工作平台有电源,存在风险、存在较高的安全隐患。

实用新型内容

本实用新型的目的在于提供一种用于拆除烟囱和水塔的环形贴壁脚手架,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种用于拆除烟囱和水塔的环形贴壁脚手架,由安全装置和升降装置组成;所述安全装置由包箍、椅子型平台、钢丝绳、安全网和手扳葫芦组成;包箍固定在烟囱或水塔外壁上,椅子型平台与包箍连接,形成一个环形贴壁脚手架;椅子型平台与包箍的连接处垂直,椅子型平台的平面与烟囱或水塔的切面垂直;所述升降装置由手拉葫芦、钢丝绳、包箍和导链组成;手拉葫芦上端钩在烟囱或水塔的箍筋上,下端用导链和钢丝绳跟包箍连接;所述包箍为圆环状,由多个扁铁、U型螺丝、手扳葫芦和角钢组成;角钢一端加工成直角,另一端加工成直角L型;扁铁两端均钻有孔,用U型螺丝紧固,并在烟囱或水塔爬梯口处用手板葫芦加固,便于增减包箍和椅子型平台;角钢的直角端下端面焊接有钢板,另一端直角L型上焊接有加强钢板,增强接口处安全稳定性;椅子型平台由角钢、花纹板和加强螺杆焊接而成;加强螺杆钩在包箍上的椭圆孔内,并通过螺母紧固,每个椅子型平台的立撑与斜撑内均用钢丝绳连接,椅子型平台上的护栏螺母用钢丝绳串联,形成一个整体。

作为本实用新型进一步的方案:所述扁铁每隔70厘米长焊接一块角钢,角钢上加工有椭圆孔。

作为本实用新型再进一步的方案:所述手拉葫芦的数量为5只以上,手拉葫芦上端与烟囱或水塔的箍筋连接,下端用钢丝绳与包箍连接。

作为本实用新型再进一步的方案:所述包箍每隔3米长的位置焊接一块扁铁,与包箍形成例T字型并留孔,用膨胀螺丝通过预留膨胀螺丝孔与烟囱或水塔的筒身连接。

与现有技术相比,本实用新型的有益效果是:本实用新型结构简单,设计合理,造价低廉,使用方便,安全性好,无需电源即可纵向和横向移动,节能环保。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~5,一种用于拆除烟囱和水塔的环形贴壁脚手架,由安全装置和升降装置1组成;所述安全装置由包箍2、椅子型平台3、钢丝绳11、安全网16和手扳葫芦13组成;包箍2固定在烟囱或水塔外壁上,椅子型平台3与包箍2连接,形成一个环形贴壁脚手架;椅子型平台3与包箍2的连接处垂直,椅子型平台13的平面与烟囱或水塔的切面垂直;所述升降装置1由手拉葫芦12、钢丝绳11、包箍2和导链10组成;手拉葫芦12上端钩在烟囱或水塔的箍筋上,下端用导链10和钢丝绳11跟包箍2连接;所述包箍2为圆环状,由多个扁铁4、U型螺丝19、手扳葫芦13和角钢5组成;角钢5一端加工成直角,另一端加工成直角L型;扁铁4两端均钻有孔,用U型螺丝紧固,并在烟囱或水塔爬梯口处用手板葫芦13加固,便于增减包箍2和椅子型平台3;角钢5的直角端下端面焊接有钢板,另一端直角L型上焊接有加强钢板20,增强接口处安全稳定性;椅子型平台3由角钢5、花纹板18和加强螺杆6焊接而成;加强螺杆6钩在包箍2上的椭圆孔14内,并通过螺母17紧固,每个椅子型平台3的立撑与斜撑内均用钢丝绳11连接,椅子型平台3上护栏螺母用钢丝绳11串联,形成一个整体。

进一步的,本实用新型所述扁铁4每隔70厘米长焊接一块角钢5,角钢5上加工有椭圆孔14。

进一步的,本实用新型所述手拉葫芦12的数量为5只以上,其它根据拆除的烟囱、水塔筒身外壁的周长来决定,所安装位置必须均匀,不超过3米长就安装一只手拉葫芦12。手拉葫芦12上端与烟囱或水塔的箍筋连接,下端用钢丝绳11与包箍2连接,方便脚手架上下移动。

进一步的,本实用新型所述包箍2每隔3米长的位置焊接一块扁铁4,与包箍2形成例T字型并留孔,用膨胀螺丝通过预留的膨胀螺丝孔8与烟囱或水塔的筒身连接,确保包箍2的稳定安全。

本实用新型脚手架的上端内侧,紧贴拆除的烟囱、水塔筒身外侧安装一根直径为18毫米的钢丝绳,为施工人员的安全绳。安全绳必须与脚手架分开,施工人员的安全带一端系在施工人员身上,另一端系在安全绳上,形成一个安全装置。作业口处用手扳葫芦13加固,方便于增减包箍2的长度和椅子型平台3的数量。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。

9、做好一些附属工作:

1接上电源。主要用于焊割钢筋及照明等。用四芯电源线,配备专用配电柜。

2大型空压机制气。空压机放置在地面上,用2寸镀锌管将压缩气引到操作平台上。

3配备对讲机。便于上下联系。

4 安装卷扬机。

5所有用具都用卷扬机吊上去并拼装,用具必须用绳子捆绑牢固。

10、拆除详细说明

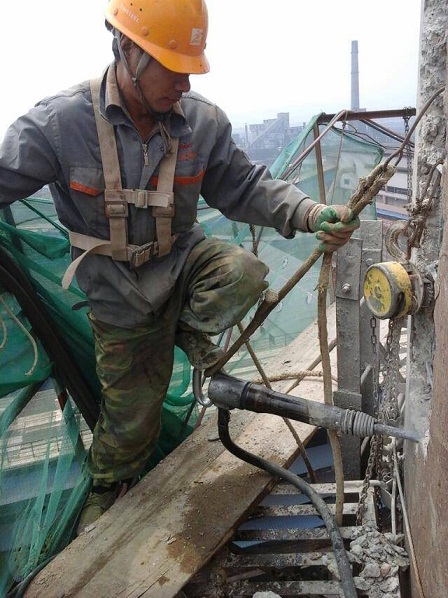

1、开槽:用风镐开U槽;首先将烟囱砼筒壁一周,按2m长分成若干份,在每隔3m的位置,沿筒壁用风稿开竖向槽,竖向槽的高度为2m,宽度为0.3m,使筒壁形成若干个小块,竖向槽开好后,在竖向槽下口开横向槽,横向槽的长度为3m,高度为0.15m。

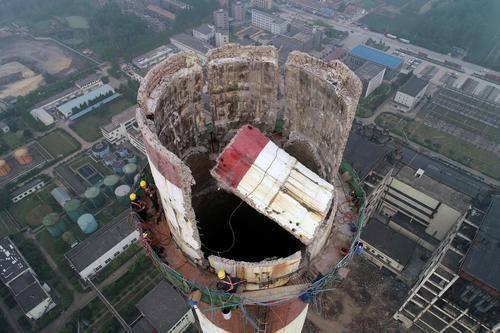

2、拆除:U槽开好后。在竖向槽1m以下的位置,设置一个Φ10钢丝绳固定,钢丝绳上预留多根长2.5m的绳扣,用两个3t手拉葫芦,一端固定在下面1m以下的绳扣上,另一端勾在钢丝绳上的两头导链上,此钢丝绳设在这块有缺口的3m见方砼体上口,同时拉紧两根导链,使这3m见方的砼块体向烟囱内倾斜,这时用风镐在筒壁外,竖向槽上口以下1m的位置一周,打一道横向槽,竖向筒壁外层筋全部露出,用电焊或气割切断钢筋,再拉紧导链,便砼块体向烟囱内倒,导链将自动松掉,再用同样方法依次拆除其它的1.7m×2.7m的块体。

3、拆除时的防震措施:为避免拆除物的高空坠落引起的震动,影响生产设备的安全,在烟囱内部,铺设1m高的素土或者渣土,缓冲冲击力,确保安全。

4、拆除物的清运:

①、组织专门清运班组,专人负责清运工作;

②、为防止交叉作业引起安全事故,清运和拆除应分开进行,白班为拆除时间,拆除物在晚间进行清运、清除,严禁拆除与清渣同时进行。

③、烟囱拆除物在烟囱底部设出渣口,采用小型挖掘机进行分渣。

④、破拆的垃圾清运至甲方指定的场地(厂区内垃圾场)。

5、拆除时地面的安全防护:

①、拆除时,烟囱与接口设备用安全网或彩板墙进行封闭隔离。

②、确保人行通道不影响正常生产通行,并派专人监护值守。

③、请厂安监部门通知全厂机关车间,班组职工,明示正在进行拆除工作,专门交待安全注意事项。

④、在与拆除区域相通的各道口,树立拆除工作警示牌,在烟囱下部根据环境情况,设安全禁区,并用安全旗绳安全网围栏。

⑤、在拆除禁区附近,根据需要设安全流动岗若干名,进行来人监护。

⑥、地面安全员与清运人员,要用对讲机与拆除操作人员保持联系畅通,协调一致。

⑦、禁止非施工人员围观拆除现场。

6、拆除时的全封闭:

①、环形贴壁脚手架的全封闭:因拆除烟囱四周有厂区其他设施,拆除时要严格控制拆除的小碎石飞溅,造成对设备的破坏,所以脚手架要进行全封闭。小平台踏板上先铺设一层橡胶皮,由于小平台与包箍连接处有缝隙,橡胶皮必须要用Φ10钢丝绳沿烟囱一周固定在筒壁上,确保无缝隙,拆除时无小碎石往下飞溅,并在竖槽对应的位置用彩钢瓦铺设,防止气割时火花落在橡胶皮上造成火灾。在小平台的护栏一周用彩钢板全封闭。同时在施工脚手架的外侧悬挂绿色2000目安全网,以减轻拆除粉尘的影响。

②、就近道路的封闭:用安全网搭设隔离,并拉好警示带。
