烟囱安装之字梯专业技能

烟囱安装之字梯专业技能：

一、施工组织设计：

1.工程概况：工程名称：烟囱安装40.22mZ型钢折梯。建设单位：襄樊安能热电有限公司：

工程范围：从烟囱正负零处向上交替安装50米“Z”字梯至第1层平台：工程地址：襄樊安能热电有限公司厂区内

承包方式：包工包料

2.施工措施

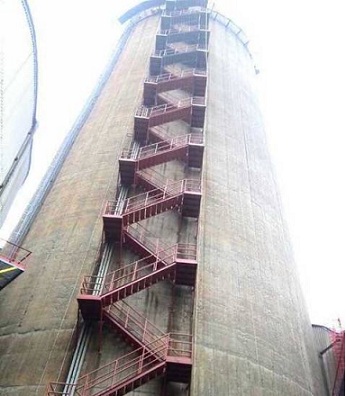

（1）、整座“Z”字梯由十层扶梯、转身平台10座、每层踏步梯24节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上（2）、转身平台安装：烟囱安装之字梯将转身平台的托架与支撑在立柱上焊接牢固，接图焊接其它托架及支撑，形成转身平台。

（3）、踏步梯安装：转身平台安装完毕，接图纸设计在上下两个平台之间先进行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，最后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。

（4）、平台扶梯整体防腐（二底二面）。

3.施工顺序：基础及预埋件施工——安装立柱——焊接平台——走梯焊接——铺板成型——栏杆焊接安装——扶梯、平台整体防腐（包括烟囱爬梯平台）。

4.技术措施：

（1）、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

5.质量保证措施：

（1）、我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工程及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使烟囱安装之字梯工程质量从根本上得到有效的保证。

（2）、扶梯钢构件制作

①、所有烟囱安装之字梯操作人员必须严格按技质、安全交底内容执行，要求焊接人员必须持证上岗。

②、焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。

③、此钢构件制作完成后需进行除锈，要求除锈后涂上底漆，油漆采用人工涂刷，要求保证油漆的漆膜厚度满足设计要求。

④、当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。
