烟囱刷色环施工技术方案

烟囱刷色环施工技术方案：

一、工程概况

（一）烟囱工程概况

本工程为伊犁一矿锅炉房附属的烟囱防腐。烟筒高度50米，基础埋深3.5米，基本风压为0.75KN∕㎡，烟气入口温度250℃，底部外径5m，顶部外径2m。

本工程为砖混结构,烟筒基础为台阶式杯形基础.基底标高-3.50m,砼标号为C20。墙体外壁为M5水泥混合砂浆MU10烧结普通粘土砖，20米以下墙体为490厚，20米至30米处墙体为370厚，30米以上墙体厚240。隔热层厚度50（岩棉），内壁为M5耐火水泥砂浆砌耐火砖，10米以下为240厚，10米以上为120厚。本工程±0.000相当于锅炉房±0.000标高，抗震设防烈度为8度。

 （二）施工任务说明

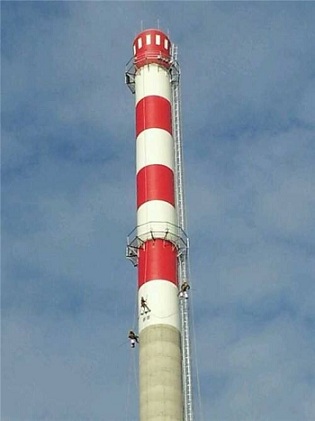

    根据建设单位要求及设计院04-13-298号设计变更通知单，锅炉房烟囱刷红、白标志漆。

二、作业条件

    1、脚手架搭设场地已完成平整、夯实工作，从建筑物主体向外围按3－5‰找坡。回填土夯实后，上面铺设厚5cm、宽20cm脚手板沿建筑物周围通长装置，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。

2、排水措施：在脚手架外排立杆外0.5 米处，设置排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3－5‰。

第二章 编制依据

1.新疆煤炭设计研究院有限责任公司提供的设计图纸

2.《钢管脚手架扣件标准》                         GB15831-95

3．《建筑工程施工质量验收统一标准》             GB50300-2001

4.《建筑机械使用安全技术规程》                   JGJ33-2012

5.《企业标准》

6.《建筑施工安全检查标准》                       JGJ59-2011

7.《工程建设标准强制性条文》

8.《工程建设强制性标准》

9.《建筑工程施工工艺规程》                    DBJ14-032—2004

第三章  施工顺序和施工工艺

一、施工准备

（一）技术准备

1.项目施工管理人员及劳务队伍施工管理人员必须认真熟悉施工图纸和施工专项方案，严格按照设计要求及国家现行安全规范进行脚手架搭设。

2.项目烟囱刷色环施工员组织操作人员进行本分项工程的详细技术交底、安全交底，明确施工过程中重点和难点以及注意事项，操作方法，缺陷处理、安全注意事项等内容，并让接受交底的每位操作人员签字确认。

（二）机具（材料）准备：

采用3.6mm厚，直径48mm的标准钢管，进场时严格检查材料质量，壁厚不够的严禁用于现场施工。

扣件采用1kg/个的标准扣件，十字扣件、旋转扣件和直接扣件合理搭配。

垫木：可采用50mm厚木跳板通长设置，或面积不小于0.15㎡厚度不小于30mm的木板进行铺垫。

密目网：应使用新购进的绿色安全立网，网目密度不低于800目/100cm2，对于破损、杂物残留或颜色不一致的密目网严禁用于外架立面防护。

安全兜网：用于操作面下层的安全兜网规格为必须能够承受100kg重物10m高冲击荷载，出场合格证和质保证书齐全，并在进场后进行冲击试验，报监理业主审核合格后方可投入使用。

脚手板采用木板，连墙杆采用膨胀螺丝固定。

其它机具材料准备如切割机、铁丝、扎丝、扳手、工具包及操作工人的安全“三宝”等合理配置。

（三）人力准备：

项目部必须配备专业架子工班组，用于脚手架搭设，要求操作熟练、持证上岗、入场教育、安全技术交底齐全。架子工的数量6人，以满足现场施工需求。同时，配备足够数量的普工，用于材料传递、清理等辅助工作。

二、施工工序

基础夯实→铺设木垫板→摆放扫地杆→安放双排脚手架横杆及立杆→设置连墙件及剪刀撑→铺设脚手板→装设挡脚板及密目网。

三、施工工艺

（一）剪刀撑的搭设方法

烟囱四面脚手架均设置剪刀撑，每道剪刀撑跨越立柱的根数宜在5－7 根之间，每道剪刀撑的宽度不应小于4 跨，且不小于6 米。斜杆与地面的倾角宜在45 度－60 度之间，由底至顶连续设置，中间每道剪刀撑的净距不应大于15 米。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆伸出端，或立柱上， 旋转扣件中心线距主节点的距离不应大于15cm。剪刀撑接长采用搭接接长，搭接长度不小于50cm，用3 个扣件等距离布置，扣件在钢管端头处不小于10cm 处。

（二）小横杆的设置

每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10cm。该杆轴线偏离主节点的距离不应大于150cm，在双排架中，靠墙一侧的外伸长度不应大于30cm。

（三）脚手板的防护栏杆

脚手板一般设置在3 根小横杆上，要铺满、铺严密，在两侧设置18cm 以上高踢脚板，烟囱刷色环操作层上部护身栏杆1.2m高，下部护栏杆距踢脚板0.6m处。

（四）密目网垂直封闭

1、密目网的质量要求

密目网要四证齐全，要有阴燃性能，其续燃、阴燃时间均不得大于4 秒。要符合GB16909 的规定。每10cm×10cm=100cm2 的面积上,有2000 个以上网目。

2、 密目，多贯穿试验

做耐贯穿试验时，将网与地面在30 度夹角拉平，在其中心上方3 m处，用5kg 重的钢管（管径48mm－51mm）垂直自由落下，不穿透即为合格产品。

3、密目网的绑扎方法

用系绳将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系绳的材质应符合GB16909 的规定。

（五）兜网封闭

用大眼安全网（平网）将脚手架与建筑物之间封闭起来，每隔10 m封闭一道。

（六）脚手架的上下通道

脚手架体要设置安全马道：

1、马道宽度不小于1 米，坡度以1：3（高：长） 为宜。

2、马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。

3、人行斜道小横杆间距不超过1.5 m。

4、马道上满铺脚手板，板上钉防滑条。

5、设置护身栏杆，上部护身栏高1.2m，下部护身栏距脚手板0.6 m，

同时设180mm 宽挡脚板。

（七）脚手架的拆除

拆除顺序应遵守由上到下，先搭后拆、后搭先拆的原则。即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽，系安全带，穿软义鞋上架作业，同时，周围设围栏或竖立警戒标志并有专人指挥，以免发生伤亡事故。
