烟囱裂缝加固：某供热锅炉房50m高砖烟囱由于旧砖烟筒刚度很大,外表面经处理后与混凝土筒粘结成为整体,旧砖筒对混凝土筒有较强的侧向约束作用,实际附加弯矩值小于计算值。同时混凝土筒对旧砖筒也有环箍作用,使旧砖筒处于有利受力状态。本砖烟囱经采用上述方法于2009年初加固后,使用至今已近3年,表面再没有出现裂缝,证明加固效果良好。旧砖烟囱被混凝土包裹后,可以避免风雨日照等侵蚀,相应延长使用寿命。此加固方法可以广泛应用于加固50年代末至70年代初(唐山地震以前)修建的砖烟囱,这些砖烟囱设计时,均未考虑抗震措施,而且相当一部分至今仍在继续使用,采用本文的方法进行加固,即可以消除安全隐患,又可以适当地延长其使用寿命。

一、砖烟囱概况

某供热锅炉房33m高砖烟囱,建于1957年,筒壁采用100#(MU10)红砖,50#(M5)

混合砂浆砌筑。砖烟囱设计时未考虑抗震措施,砖烟囱筒壁和内衬分别为4节和2节,每节度

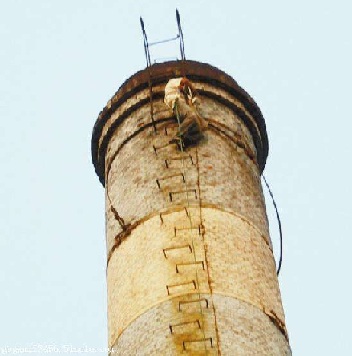

为8m(内衬总高13m),内衬为耐火砖加耐火泥砌筑,在顶部没有内衬之处抹矾土水泥砂浆,筒身未配纵向钢筋,环向配筋为Φ6@300。1998年底发现烟囱上部出现一条长约5m的竖向裂缝(略倾斜),顶端1?5m左右裂缝较为严重,缝宽最大值约3cm,如图1所示。

二、烟囱裂缝原因分析

经现场检测,发现斜裂缝基本上是沿着灰缝出现。根据调查,沈阳地区在20世纪未发生过地

震,即使1975年海城大地震,也未发现该砖烟囱出现裂缝,故首先排除了地震作用的可能性。现场以经纬仪测量,测得烟囱基本上没有倾斜,而且也不符合由于地基倾斜出现裂缝的特征,因此也排除了基础倾斜的因素。在拆除顶部筒身时发现,内壁矾土水泥砂浆部分脱落,露出红砖。根据初步分析,认为是由于内筒壁矾土水泥砂浆脱落,在烟气温度作用下引起的裂缝。

三、处理措施

由于该砖烟囱已使用42年,设计时又未考虑抗震措施,而且甲方又要求加固处理后,砖烟囱可

以继续使用15年左右。经专家现场评估,该砖烟囱可靠性综合评级[1]为3下级,建议在对缝进行加固处理的同时,也对其进行整体抗震加固,消除安全隐患并相应延长使用寿命。采取的具体措施如下:

1该砖烟囱基础的持力层为粘土夹砾砂层,又经过多年沉降固结,地基承载力显著提高,因此

2将顶部1?5m区段裂缝较宽的筒壁予以拆除重新砌筑。

3对顶部1?5m以下区段裂缝部位采用在裂缝处喷射M10水泥砂浆,裂缝区段筒壁用60×8

钢板间距1000mm箍紧。

4对砖烟囱采用整体配筋喷射混凝土进行抗震加固。

5对烟囱加固顶部6m区段砖筒内壁重新抹2cm厚耐热水泥砂浆。

四、加固施工步骤与构造措施

1将烟囱顶部1?5m区段裂缝较宽的旧砖烟囱筒壁予以拆除。

2将烟囱顶部1?5m以下区段裂缝喷注M10水泥砂浆,使裂缝闭合。

3用60×8钢板,间距1000mm箍紧裂缝区段,并超出裂缝区段1000mm,以防止裂缝继续扩展。

4将顶部1?5m区段重新用MU10砖,M5混

合砂浆砌筑至顶圈梁下,砌筑时配置环向钢筋Φ8@250,纵向钢筋Φ12@300,并锚入顶圈梁250mm。

5将旧砖烟囱表面凿毛,消除酥碎部分及污物,用清水冲洗,并刷素水泥浆一道,以使新加混

凝土筒与旧砖烟囱牢固粘结。

6?在旧砖烟囱基础顶面加设基础圈梁240×300,配筋6Φ12/8Φ@200。

7绑扎纵向钢筋和环向钢筋,纵向钢筋应锚入新加基础圈梁和重新砌筑的顶圈梁内,使新加混凝土筒与旧砖烟囱从基础到顶端均连成整体。

8沿烟囱加固周身喷射C20细石混凝土80mm厚,浇筑顶圈梁360×240,配筋6Φ12/Φ8@200。

9将顶部6m区段的砖筒内壁松动的矾土水泥沙浆清除,重新抹2cm厚耐热水泥砂浆。
